一、設備介紹

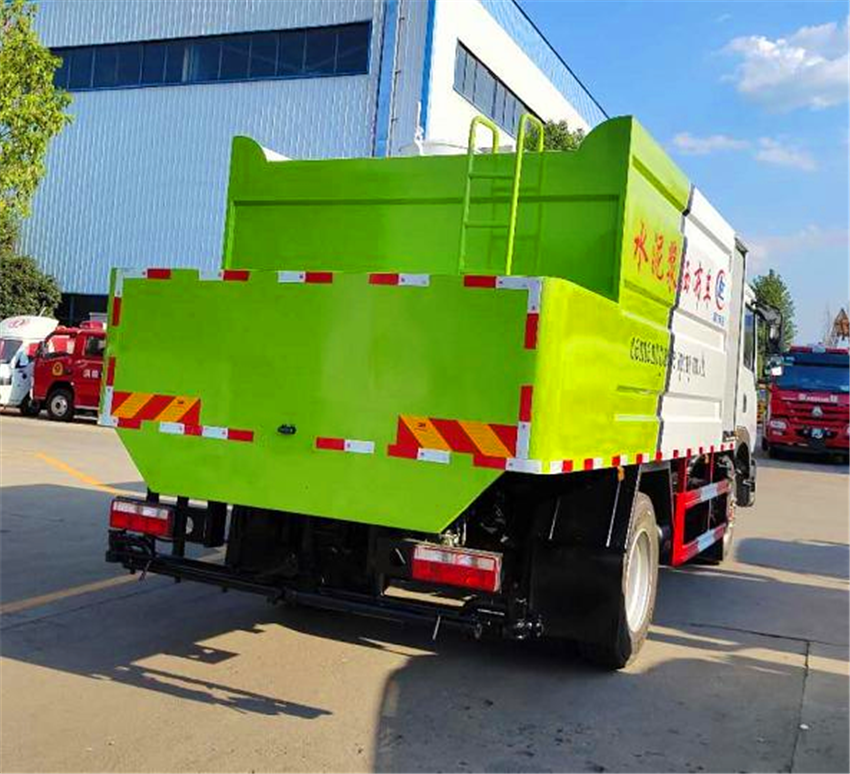

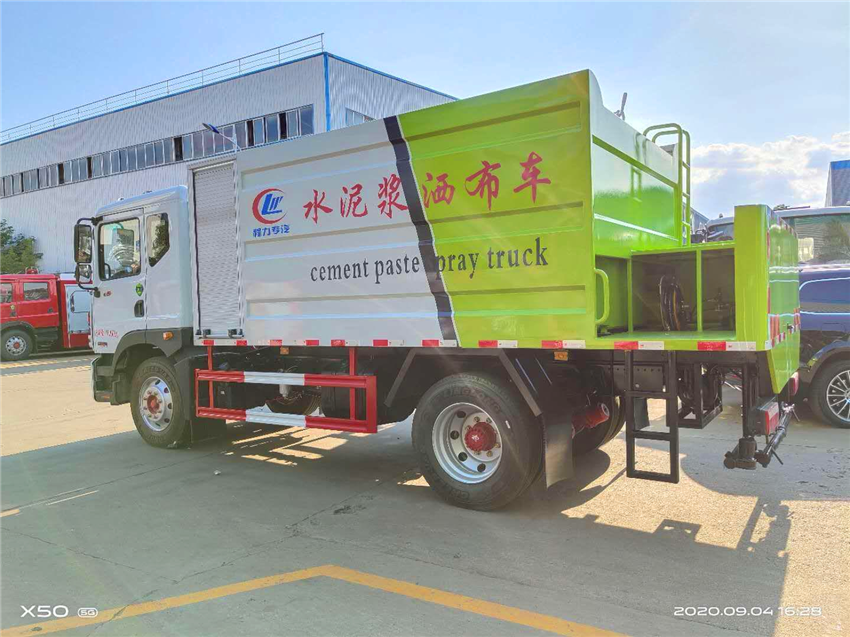

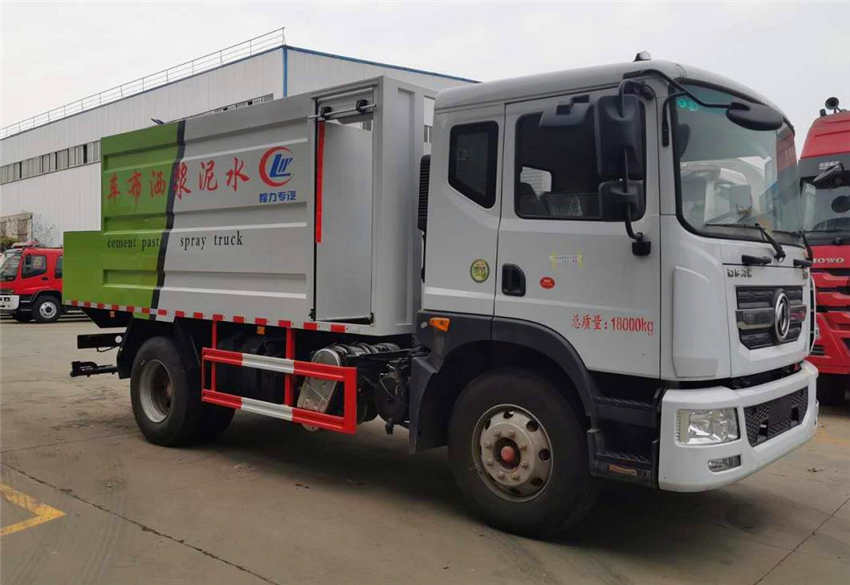

我公司獨立研發的CLW5180TJS6 型水泥凈漿灑布車是由汽車

底盤、攪拌罐總成、水系統、灑布系統、副車架、電氣控制系統等

構成的自行式車載設備，主要運用于高等級公路的施工。在穩定層

分層施工時，該設備可以進行上下層之間的水泥凈漿的灑布，也可

作為灑水車來使用。傳統施工中，水泥凈漿灑布主要靠人力完成，

存在人力投入大、灑布效果差、安全隱患多等缺陷。水泥凈漿灑布

車采用大功率攪拌、新型灑布裝置，在最大化提高施工速度同時，

能夠保證最佳施工效果。

二、技術參數

序號名稱參數規格

1：整車型號CLW5180TJS6

2：底盤型號EQ1185LJ9CDE

3：發動機型號康機 195 馬力/康機 230 馬力

4：軸距3950mm

5：輪胎275/80R 22.5

6：外形尺寸７200×2500×3150mm

7：整備質量8240kg

8：總質量18000kg

9：清水罐2800L

10：水泥漿攪拌罐6500L

11：高壓清洗水泵黑貓牌高壓水泵

12：高壓清洗水泵馬達CLH5-20

13：水泥泵CLHT-10010

14：水泥泵液壓馬達CLH5-16

15：水泥漿攪拌器CLHT-10018

16：水泥漿攪拌器馬達CLH-125

17：液壓泵型號CLH4

18：液壓閥型號CLH-L15F

19：調節閥40L

20：水泥漿灑布寬度最大 4.5 米

21：水泥漿灑布量最大 1.5Kg/㎡

程 力 專 用 汽 車 股 份 有 限 公 司

三、性能介紹

1 整機結構緊湊、布置合理、重心低，能夠確保設備穩定性；

2 整機采用人性化設計，具有足夠的維修空間，能夠快速、便

捷地完成設備檢修；

3 采用立式攪拌，攪拌均勻，施工效率高；

4 具有單獨工作動力系統，當設備以較低工作速度行駛時，仍

然可以提供強勁動力；

5 上裝可作為獨立產品；

6 灑布桿可隨時上下調整，改變?yōu)⒉紝挾?，確保灑布效果；特

殊噴嘴結構可灑布高濃度水泥凈漿。

-
